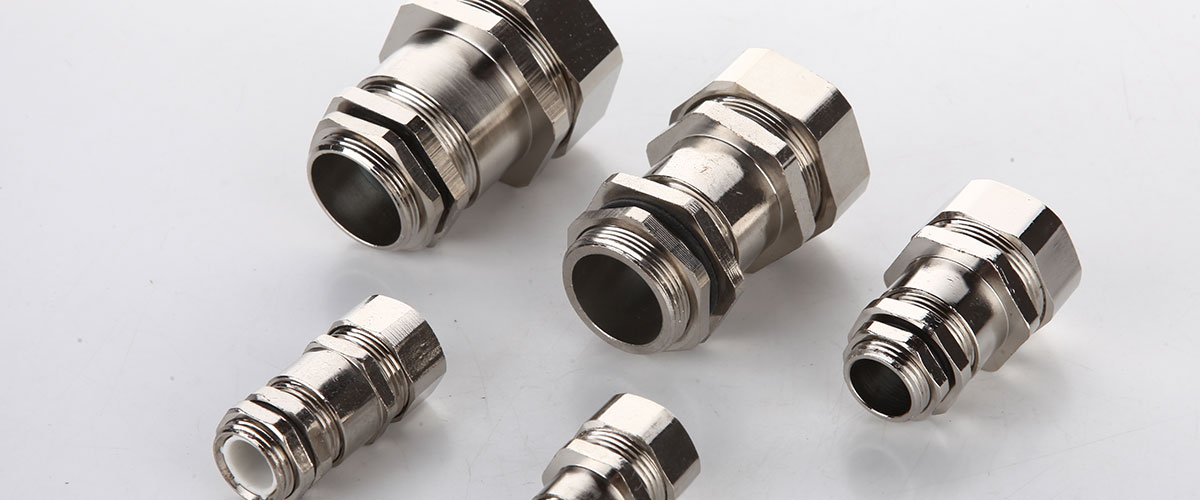

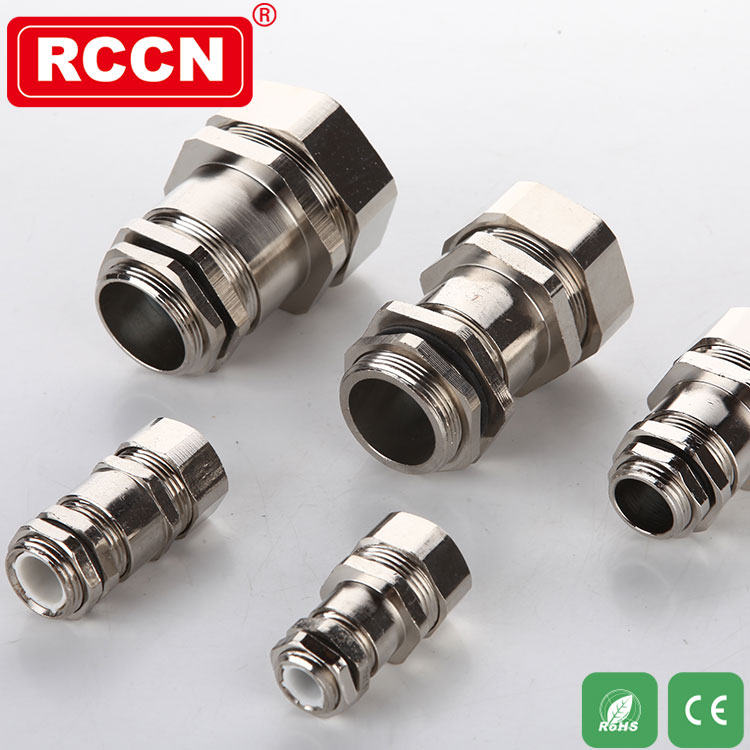

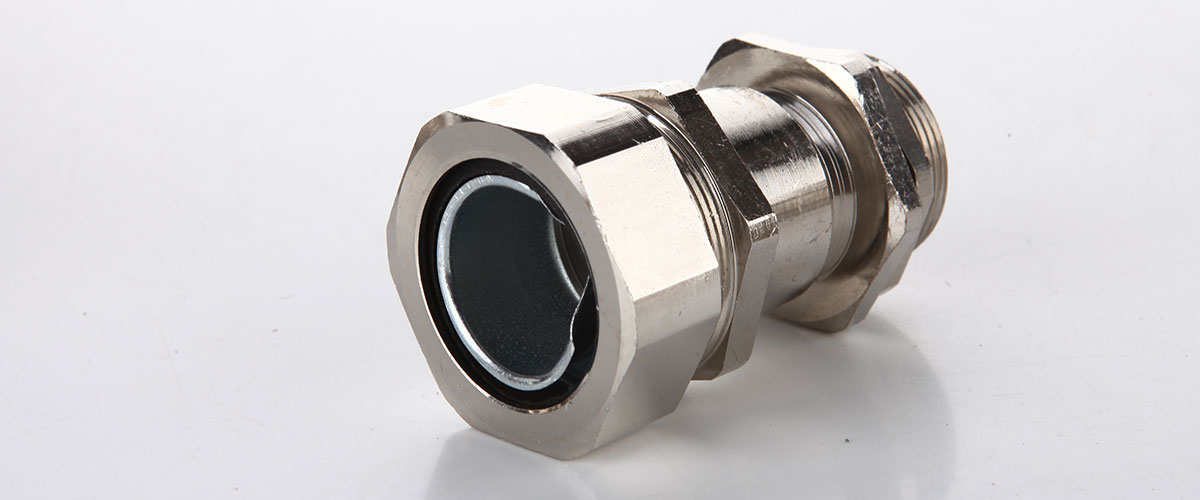

Metal Esnek Boru Bağlantı Parçaları

NBL

Konu: G, Metrik, PG
Malzeme: A.C.F.I Pirinç metalden yapılır.B.E kauçuktan yapılmış
                NBR) .D sacdan yapılmıştır
Sertifikalar: CE, RoHS
Renk: Arjantin (sarı)
Koru: IP67, eğer IP68 istenirse, RCCN SCM konektörleriyle birlikte kullanılması gerekir.
Kısa süre içinde T.:-40° C ila 100 ° C, 120 ° C arasında çalıştırın.
Ürün özellikleri: 1. kalınlık eklendi çinko metal, iyi görünümlü
                  2.conmmon gibi suya dayanıklı tuzlu,
                    alkol, yağ, gres vb.
                  3. isteğinize göre boyutları ayarlayabilirsiniz.
                  4. özel boyutlarda üretilebilir
Notlar: Mamul ürünler, ceviz ve rondela içerir.

Item No.	Thread G/M/PG	Cable Range	Suitable RCCN metal flexible conduit MCR			Thread O.D. D1	Thread Length L1
Item No.	Thread G/M/PG	Cable Range	Corresponding item no	Metric ø	British	Thread O.D. D1	Thread Length L1
Metric thread NBL-M
NBL-03M	M16*1.5	6-10	MCR-03	10	1/4	M16*1.5	8
NBL-04M	M16*1.5	6-10	MCR-04	13	3/8"	M16*1.5	11
NBL-05M	M20*1.5	8-12	MCR-05	16	1/2"	M20*1.5	11
NBL-06M	M25*1.5	10-14	MCR-06	20	3/4"	M25*1.5	14
NBL-08M	M32*1.5	15-22	MCR-08	25	1"	M32*1.5	15
NBL-10M	M40*1.5	18-25	MCR-10	32	11/4"	M40*1.5	15
NBL-12M	M50*1.5	26-32	MCR-12	38	1 1/2	M50*1.5	16
NBL-16M	M63*1.5	37-44	MCR-16	51	2"	M63*1.5	18
NBL-20M	M76*2	42-52	MCR-20	64	2 1/2"	M76*2	22
NBL-24M	M88*2	55-62	MCR-24	80	3"	M88*2	22
NBL-32M	M114*2	78-84	MCR-32	100	4"	M114*2	24
Metric thread NBL-P
NBL-03P	PG9	4-8	MCR-03	10	1/4"	15.2	8
NBL-04P	PG11	6-10	MCR-04	13	3/8"	18.6	9
NBL-05P	PG13.5	8-12	MCR-05	16	1/2"	20.4	11
NBL-06P	PG21	13-18	MCR-06	20	3/4"	28.3	14
NBL-08P	PG29	18-25	MCR-08	25	1"	37.0	15
NBL-10P	PG29	18-25	MCR-10	32	1 1/4"	37.0	15
NBL-12P	PG36	26-32	MCR-12	38	11/2"	47.0	16
NBL-16P	PG48	37-44	MCR-16	51	2"	59.3	18
Tube thread NBL-G
NBL-03G	G3/8"	4-8	MCR-03	10	1/4"	16.5	8
NBL-04G	G3/8"	6-10	MCR-04	13	3/8"	16.5	8
NBL-05G	G1/2"	8-12	MCR-05	16	1/2"	21.3	11
NBL-06G	G3/4"	13-18	MCR-06	20	3/4"	26.6	14
NBL-08G	G1"	15-22	MCR-08	25	1"	33.4	15
NBL-10G	G1 1/4"	22-28	MCR-10	32	11/4"	42.1	15
NBL-12G	G1 1/2"	26-32	MCR-12	38	11/2"	47.8	16
NBL-16G	G2"	37-44	MCR-16	51	2	59.6	18
